電可調光纖濾波器

一、電可調光纖濾波器簡介
Micron Optics的FFP是基于全光纖FP標準具技術的特殊的可調諧濾波器，它允許波長跟FP腔長度有倍數光纖的光通過，而其他波長的光按愛里函數衰減。
FFP可調諧濾波器優美設計之精華在于無透鏡光纖結構。由于沒有透鏡等準直光學器件，F(xiàn)FP可調諧濾波器可以有很高的精細度，保持低損耗和透射特性。Micron Optics消除了其他,FP器件的技術缺陷，包括準直失調、環境敏感和額外模式。
全廣西FFP可調諧濾波器特性非常接近愛里函數，得到的結果也非常接近理論的數學模型，所以設計光電系統的工程師可以非常自信地將FFP設計進他們的系統。低損耗、高隔離度和高精度功率或波長測量只是從理想愛里函數得
到的少部分結果。新的FFP-TF2設計改進了標準具的準直措施，使得器件更耐久、更可靠、更好的Telcordia質量性能，以及更有誘惑力的價格。公司可以立即為用戶提供低價格的標準配置產品。公司也可以提供用戶高性能多通道激光器驅動的產品，滿足傳感、生物技術及其他科學研究等特殊需要。特殊的選項包括10to16,000的工業上最大精度的范圍，和在該范圍下的1260nm和1620nm的全帶寬調諧。新的FFP-TF2不是由于驅動電壓和外包裝不同來簡單的取代FFP-TF,而是為了更加適應許多費用敏感的項目做的新調整。
二、電可調光纖濾波器特性
理想低價格、高容量應用選擇
高精度度光譜分析達到高分辨率
大動態范圍允許高精度測量
高效率低損耗設計
垮OESC和L波段調諧
大范圍用戶設定參數
熱穩定性好
抗沖擊和震動
小尺寸
低功耗
三、電可調光纖濾波器應用
光學性能檢測
光噪聲可調濾波
超密DWDM中可調諧信道下分
四、FFP-TF2 通用標準產品

參數(標準值)	單位	ASE 降噪儀	光信道檢測儀	光信道分析儀	光譜分析儀
波長范圍		C&L 波段	C&L波段	C&L 波段	CESCL
帶寬(FWHM)	Pm	500	133	50	<50
	GHz	62.5	16.67	6.25	<6.25(SC&L)
自由光譜范圍(FSR)	Nm	100	100	100	>200
	GHz	12500	12500	12500	>25000
精細度(標稱)		200	750	2000	10000
插入損耗	dB	<1.5	<2.0	<2.5	<3.0

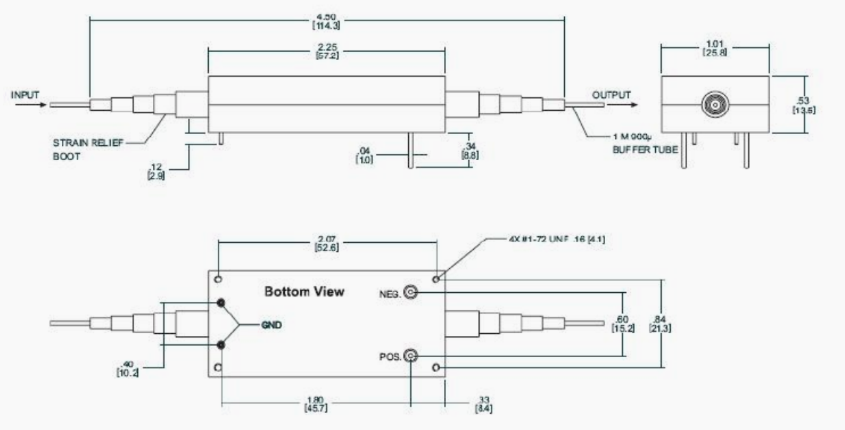

五、電可調光纖濾波器尺寸圖

六、電可調光纖濾波器性能參數

參數	規格
O	1260~1360
E	1360~1480
S	1480~1520
C	1520~1570
L	1570~1620
C+L	1520~1620
全波段（O,E,S,C,L,C+L）	1260~1620
自由光譜范圍	80pm to 360nm(10to54000GHz)
3dB 帶寬	0.3pm to 25 nm(40MHz to 3125 GHz)
標準精細度	10,40,100,150,650,1000,1500,2000,4000.6000.8000.16000
插入損耗	<1.5dB
偏振相關損耗	<0.2dB
輸入功率	<100mW(for F<200)

七、電可調光纖濾波器電氣特性

參數	規格
調諧電壓/FSR	<18V
電容	<3.0uF
回掃速率	<90V/ms
1FSR 循環速度	<2500Hz
最大調諧電壓	70V

八、電可調光纖濾波器環境條件

參數	規格
工作溫度
電壓變化/工作溫度	-20° to 80°
插損變化/工作溫度(取決于 FSR)	<18V
插損變化/振動	<0.5dB

九、電可調光纖濾波器機械特性

參數	規格
尺寸	13.5*25.8*57.2
重量	53g
安裝孔	見規格圖
尾纖套管(松)	900μm 緩沖套管
連接頭	可選

1、表中為濾波器參數可選范圍，具體參數請聯系技術人員確認。
2、插入損耗取決于自由光譜范圍(FSR)與 3dB帶寬(BW),具體參數請聯系技術人員確認。
3、最大輸入功率取決于精細度，精細度越高，輸入功率越小，具體參數請聯系技術人員確認。
