保偏MEMS光衰減器模塊

一、保偏MEMS光衰減器模塊的定義
保偏MEMS光衰減器模塊，是微機電系統（MEMS）技術與光學技術的完美結合。它利用微小的機械結構，在微米或納米尺度上實現對光信號強度的精確調節。這種調節方式基于靜電驅動技術，當施加電壓時，靜電力會驅動微機械結構發生相應的變化，從而實現對光信號強度的連續或離散調節。
二、保偏MEMS光衰減器模塊的特點
1、高精度和高穩定性：通過精確控制微機械結構的運動，保偏MEMS光衰減器模塊可以實現對光信號強度的連續或離散調節，確保光信號在適當?shù)姆秶鷥?nèi)傳輸。這種高精度和穩定性對于光通信系統的穩定性和可靠性至關重要。
2、快速響應：保偏MEMS光衰減器模塊的響應速度快，能夠迅速響應光信號的變化并進行調節。這種快速響應能力對于光通信系統的動態性能至關重要，特別是在需要實時調節光信號衰減量的場景中，如光自動增益調節等。
3、低功耗和小型化：基于MEMS技術的設計使得保偏MEMS光衰減器模塊具有低功耗和小型化的特點。這不僅有利于光通信系統的集成，還能降低系統的整體能耗，提升系統的整體性能。
4、符合國際標準：保偏MEMS光衰減器模塊的設計通常符合各種國際標準和認證要求，如GR-1209和GR-1221等。這保證了其產品的質量和可靠性，并有助于在全球范圍內推廣和應用。

三、保偏MEMS光衰減器模塊的技術參數

參數	規格
工作電壓（V）	8-12V(or 5V)
工作波長	1260-1650 or 980nm/1064nm
中心波長	1310/1550/1064
衰減范圍	0-60
插入損耗（dB）	0-30	≤1.2
	0-40	≤2.0
	0-60	≤2.5
衰減穩定度	±0.04(max)
回波損耗	＞ 55
工作溫度（℃）	- 20～60
儲存溫度（℃）	-40～80
連接器類型	可選
尾纖長度	根據客戶要求定制
控制協議	RS232
通道數	可定制
物理尺寸(長X寬X高）	4通道及以下	86X77X18 mm
	1-4CH	86X77X18 mm
	8通道及以下	100X90X22mm
	5-8CH	100X90X22mm
	16通道及以下	170X100X28mm
	9-16CH	170X100X28mm

四、保偏MEMS光衰減器模塊接線定義

功能	引腳	功能定義
供電電源	紅色	電源正極
供電電源	黑色	電源負極
串口RS232	DB9-2	TX
	DB9-3	RX
	DB9-5	GND

五、保偏MEMS光衰減器模塊控制方法

1.串口配置

串口選項	數據設置
波特率	9600
停止位	1位
數據位	8位
奇偶效驗	無
是否十六進制發送	是

2.通信協議


功能	指令	說明
設置衰減值	FC ID 11	XX XX為設置的衰減值（例：設置1通道為10dB,發送數據為1000，轉換為16進制為03 E8, 則發送指令為FC 01 11 00 03 E8 FE）
	00 XX XX
	FE
微調	FC ID 12	XX XX為0~FFF
	00 XX XX
	FE
	FC ID 13
	00 XX XX
	FE
微調保存	FC ID 14	ID is the channel value to be set.
	00 00 00
	FE

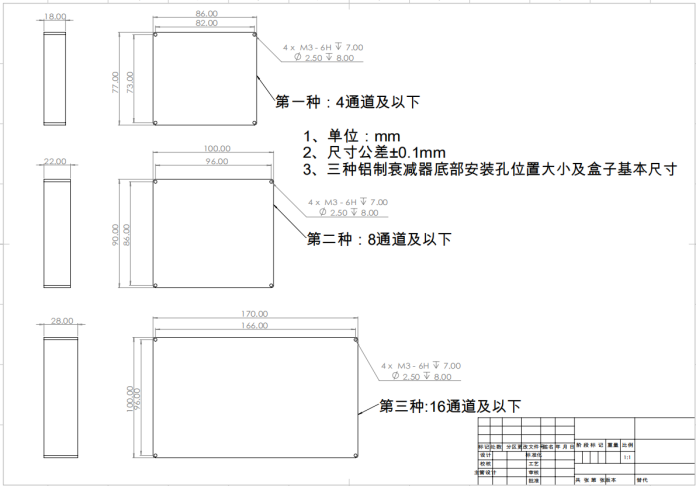

六、安裝尺寸

四川梓冠光電保偏MEMS光衰減器模塊訂貨信息

通道

工作波長

光纖類型

光纖長度

連接頭

...

10=1060nm
13=1310nm
15=1550nm
16=1625nm
X=other

1=裸光纖
2=900um光纖

1=1M
0=others

0=None
1=FC/APC
2= FC/PC
3=SC/APC

保偏MEMS光衰減器模塊拓展資料

一、保偏MEMS光衰減器模塊的工作原理
靜電驅動：保偏MEMS光衰減器模塊的工作原理主要依賴于靜電驅動技術。當施加電壓時，靜電力會驅動微機械結構（如反射鏡或光柵）發生微小的角度轉動或位移，從而改變光路中光信號的傳輸方向或強度。
光信號調節：通過控制微機械結構的微小運動，可以實現對光信號強度的精確調節。這種調節可以是連續的，也可以是離散的，確保光信號在適當?shù)姆秶鷥?nèi)傳輸。
保偏特性：保偏MEMS光衰減器模塊還具備保偏特性，能夠在傳輸過程中保持光信號的偏振狀態不變，這對于光通信系統的穩定性和可靠性至關重要。
二、保偏MEMS光衰減器模塊的應用范圍
1、光通信系統：保偏MEMS光衰減器模塊在光通信系統中發揮著重要作用。它可以用于預置光功率均衡、信道傳輸均衡等場景，確保光信號在傳輸過程中的穩定性和可靠性。
2、光自動增益調節：在某些光通信系統中，需要根據實際情況動態調節光信號的增益。保偏MEMS光衰減器模塊具有快速響應的特點，能夠?qū)崟r根據系統的需求動態調節光信號的衰減量，滿足系統的實際需求。
3、光器件測試與測量：在光通信器件的測試與測量過程中，保偏MEMS光衰減器模塊可以作為標準衰減器使用，為測試系統提供精確的衰減量參考。同時，由于其高精度和穩定性，還可以用于校準其他光學元件和測試設備，確保測試結果的準確性和可靠性。
4、光放大器功率控制：在光放大器（如EDFA）中，保偏MEMS光衰減器模塊可以用于控制輸出功率，確保光信號在傳輸過程中的穩定性和可靠性。
